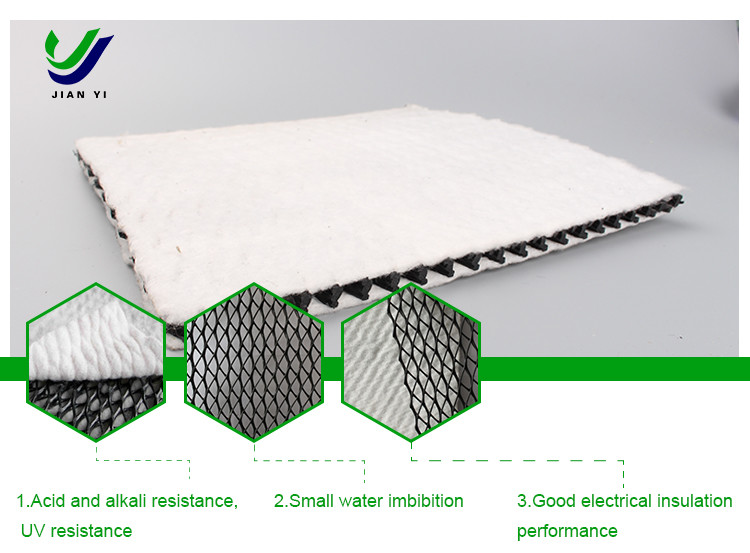

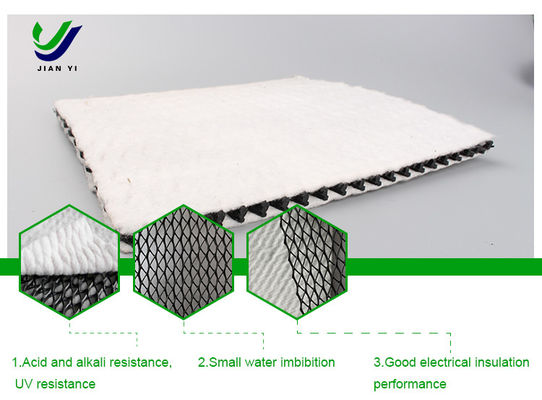

شبكة تصريف مركبة ثلاثية الأبعاد هي نوع جديد من المواد الجيوصناعيةتتكون أساسًا من قلب شبكة جيوتيكنية ثلاثية الأبعاد وأقمشة جيوتيكنية غير منسوجة ملتصقة على جانبيهاالوسائط الوسطى من هذه المادة لديها صلابة عالية وترتيبها على طول، وتشكيل قنوات الصرف الصحي. الوسائط العليا والسفلية تشكل دعم،منع التركيب الجغرافي في قناة الصرف، وبالتالي ضمان أداء الصرف الجيد حتى تحت الحمل الكبير.
الوظيفة الرئيسية لشبكة الصرف الصحي ثلاثية الأبعاد هي الصرف الصحي.يمكن أن تستنزف بسرعة المياه الجوفية للطريق مع وجود القدرة على حجب المياه الشعرية والحفاظ على نظام المسامبالإضافة إلى ذلك ، يمكن أن يلعب أيضًا دور العزل وتعزيز الأساس. بسبب هذه الخصائص ، يتم استخدامه على نطاق واسع في تطبيقات هندسية مختلفة مثل تصريف مكبات النفايات ،أسفل الطرق وتصريف السطح، تصريف السكك الحديدية، تصريف الأنفاق، تصريف الهياكل تحت الأرض، تصريف الجدار الداخلي، وصرف الحدائق والملاعب الرياضية.
خلال عملية البناء، الخطوة الأولى هي معالجة الأساس، ومستوى وتكثيف الطبقة السفلية، وضمان أن السطحية والتكثيف تلبي المتطلبات. ثم،على الدرجة الفرعية المستوية بشكل جيد، يتم وضع شبكة تصريف مركبة ، مما يتطلب أن تكون المادة سلسة ومرتبطة بشدة بالجزء السفلي ، وتجنب التواء أو الطيات أو التداخل.يجب إصلاح الأجزاء المتداخلة بمسامير أو مرفقات على شكل Uبعد الانتهاء من وضع الشبكة، هناك حاجة أيضا إلى التفتيش الذاتي ومعالجة التعبئة الخلفية لضمان جودة وظيفة شبكة الصرف.
تتضمن خصائص المنتج لشبكة الصرف المركبة ثلاثية الأبعاد:
1تصريف ممتاز: سعة تصريفها تعادل طبقة واحدة سميكة من تصريف الحصى.
2قوة سحب عالية: قادرة على تحمل قوى تمدد كبيرة دون كسر.
3مقاومة التآكل، مقاومة الأحماض والقليات: استقرار كيميائي ممتاز، لا يتآكل بسهولة.
4حياة خدمة طويلة: يمكن أن تحافظ على أداء الاستخدام على المدى الطويل في مختلف البيئات القاسية.
5سهولة البناء وتخفيض التكاليف: وبسبب خصائصها الخفيفة والسهلة التشغيل، فإنها يمكن أن تقصير فترة البناء وتخفيض تكاليف المشروع.
باختصار، شبكة الصرف الثلاثية الأبعاد المركبة، كمادة جيوتيكية عالية الأداء، تلعب دورا هاما في الهندسة المدنية الحديثة.
مواصفات المنتج والمؤشر التقني
| جوهر شبكة الصرف الصحي | المواصفات | ||||
| الوزن الوحدي ((غ/م2) | 750 | 1000 | 1300 | 1600 | 1800 |
| سمك ((OV=20pa، mm) | 5.0 | 6.0 | 7.0 | 7.6 | 8.0 |
| التوصيل الهيدروليكي ((m/s) | K × 10-4 | K × 10-4 | K × 10-3 | K × 10-3 | K × 10-3 |
| معدل الإطالة ((%) | < 50 | < 50 | < 50 | < 50 | < 50 |
| قوة السحب ((الشبكة الأساسية، KN/m) | 8 | 10 | 12 | 13 | 14 |
| المنسوجات الجغرافية ((غ/م2) | 200-200 | 200-200 | 200-200 | 200-200 | 200-200 |
(CJ/T 452?? 2014)
| المشروع | مؤشر | |
| شبكة الصرف الجوي التقني | شبكة الصرف الجغرافي المركبة | |
| الكثافة(غرام/سم)³) | ≥0.939 | |
| محتوى الكربون الأسود (%) | 2~3 | |
| قوة الشد الطولية/(KN/m) | ≥80 | ≥160 |
| الموصلات الهيدروليكية الطولية (حمل طبيعي 500KPa، المنحدر الهيدروليكي 0.1) /(م2/s) | ≥3.0 × 10-3 | ≥3.0 × 10- 4 |
| قوة القشرة/ ((KN/m) | | ≥0.17 |
| الكتلة لكل وحدة مساحة من النسيج الجوي/ ((g/متر مربع) | | ≥200 |
