ومن المناسبة لتعزيز مضاد للفشار من عمود HDPE في خزانات الخزانات
مقدمة المنتج

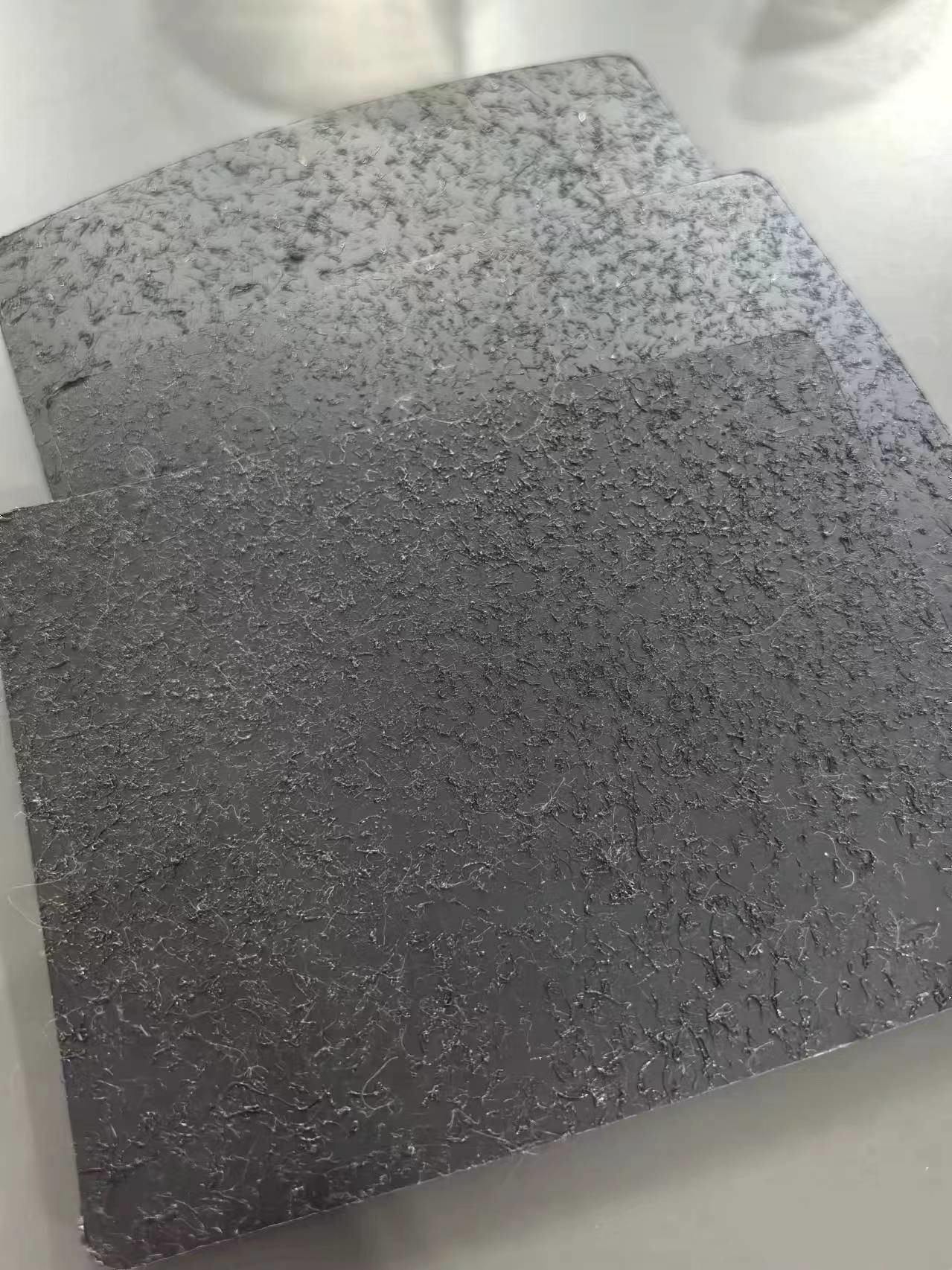

غيوممبرانة السطح الخام الأسطوانية هي نوع من الغيوممبرانات ذات نسيج السطح الخاصالذي يستخدم أساسا لتحسين أداء مكافحة الانزلاق والتماسك من الغشاء الجيولوجي في هندسة مكافحة التسرب.
خصائص المنتج
1نسيج السطح: يحتوي سطح الغشاء الجيومي الخام ذو النقطة الأسطوانية على نسيج عمودي أو يشبه النقطة يوفر اصطدامًا إضافيًا ويمنع غشاء الجيوم من الانزلاق على المنحدرات.
2معامل الاحتكاك العالي: تصميم نقطة العمود يحسن بشكل كبير من معامل الاحتكاك للغشاء الجغرافي ، مما يساعد على الحفاظ على الاستقرار على المنحدرات أو الأسطح الرأسية.
3منعا للنفاذ: يحافظ على وظيفة منعا للنفاذ الأساسية للغشاء الأرضي ويمنع بفعالية اختراق المياه والمواد الملوثة.
4مقاومة التآكل الكيميائي: لديها مقاومة جيدة للتآكل الكيميائي ويمكن أن تقاوم تآكل المواد الكيميائية المختلفة.
5مقاومة الشقوق في الضغوط البيئية: ليس من السهل الشقوق في البيئات القاسية ويحافظ على استقرار جيد.
6قابلية التكيف مع درجة الحرارة: لديها مقاومة جيدة للحرارة ومقاومة للبرد وهي مناسبة لظروف المناخ المختلفة.
تطبيق المنتج
1بركة النفايات: تستخدم في مشروع منع التسرب وتثبيت بركة النفايات لمنع تسرب المواد الضارة.
2مشروعات الحفاظ على المياه: مثل الخزانات ، DAMS ، إلخ ، لتعزيز هيكل منع التسرب والاستقرار.
3هندسة المنحدرات: مناسبة للمنحدرات التي تحتاج إلى تعزيز الاستقرار ، وخاصة على التربة الشائكة أو الرخوة.
4مكب النفايات: مكافحة الانزلاق ومكافحة التسرب للمكبات لتحسين سلامة المشروع.
سلسلة المنتجات
غشاء جغرافي مزود بنسيج واحد، غشاء جغرافي مزود بجدار مزدوج
مواصفات المنتج
* سمك ((ملم): 0.30mm~3.00mm
* العرض: 4m~8m
* طول اللف: 50m ~ 100m (الطلب المخصص يقبل)
ملاحظة: طلب مخصص يقبل لكل ما سبق.
سلسلة الغشاء الأرضي
الغشاء الجغرافي المنسوج من HDPE للصرف النفطي (GB/T 17643-2011 ((GH-2T1,GH-2T2))
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(CJ-T234-2006)
| المواصفات | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ملاحظة | |
| البند | ||||||||
| سمك (ملم) | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ||
| الارتفاع المنسوج (ملم) | 0.25 | |||||||
| الكثافة (g/cm2,≥) | 0.94 | |||||||
| خصائص السحب | ||||||||
| قوة العائد (N/mm,LD/TD) | 15 | 18 | 22 | 29 | 37 | 44 | ||
| قوة الكسر (N/mm,LD/TD) | 10 | 13 | 16 | 21 | 26 | 32 | ||
| معدل إطالة السنة (%) | 12 | |||||||
| معدل إطالة الكسر (%) | 100 | |||||||
| قوة تمزيق مستطيلة (N) | 125 | 156 | 187 | 249 | 311 | 374 | ||
| قوة الاختراق (N) | 267 | 333 | 400 | 534 | 667 | 800 | ||
| مقاومة التشقق للضغوط البيئية (ح) (طريقة نقطة واحدة من الشق ثابتة السحب) |
300 | |||||||
| أسود الكربون | ||||||||
| محتوى الكربون الأسود ((مرتبة) (%) | 2.0~30 | |||||||
| تشتت الكربون الأسود | يجب أن تكون منطقة المراقبة 9 من أصل 10 من الدرجة 1 أو الدرجة 2 ، وليس أكثر من 1 من الدرجة 3 | |||||||
| وقت التأثير التأكسدي (OIT) | ||||||||
| OIT القياسية (دقيقة) | 100 | |||||||
| OIT الضغط العالي (دقيقة) | 400 | |||||||
| 85 درجة مئوية (المتوسط الأدنى) | ||||||||
| 90 يوماً بعد الخبز، الاحتفاظ القياسي بـ OIT ((%) | 55 | |||||||
| بعد 90 يوما من الخبز، احتفاظ OIT الضغط العالي ((%) | 80 | |||||||
| قوة مكافحة الأشعة فوق البنفسجية | ||||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة ، الاحتفاظ القياسي بـ OIT ((%) | 50 | |||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة، الاحتفاظ بـ OIT الضغط العالي ((%) | 50 | |||||||
| -70 درجة مئوية تأثير الأداء في درجة الحرارة المنخفضة | مرر | |||||||
| معامل اختراق بخار الماء g.cm (cm2.s.Pa) | ≤1.0X10-13 | |||||||
| استقرار الأبعاد | ±2 | |||||||
