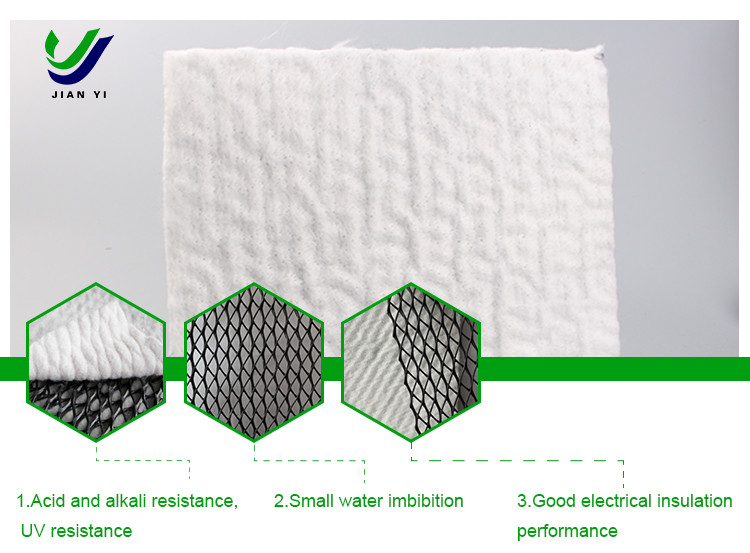

النواة الجغرافية ثلاثية الأبعاد هي نوع جديد من المواد الجغرافية الاصطناعية ، المصنوعة أساسًا من البولي إيثيلين عالي الكثافة (HDPE) كمادة خام رئيسية ، جنبًا إلى جنب مع الكربون الأسود ، مثبطات الأشعة فوق البنفسجية,والمواد المضادة للأكسدة. يتم تصنيعها من خلال عملية صب الخرطوشة الخاصة. هذه المادة لديها صلابة عالية للغاية وأداء تصريف جيد. في نفس الوقت،الأقمشة الجيوتكنية غير المنسوجة ذات الثقوب المثقوبة بالإبرة المثبتة على جانبيها لديها نفوذ جيد، الخصائص الميكانيكية، والاستقرار الكيميائي، فضلا عن معامل الاحتكاك العالي. وهذا يسمح للنواة الجغرافية ثلاثية الأبعاد للعب دور مهم في الهندسة المدنية.
يسمح الهيكل الثلاثي الأبعاد الفريد للقلب الثلاثي الأبعاد للشبكة الجيوتكنية بمقاومة الأحمال الضغطية العالية طوال فترة استخدامه مع الحفاظ على سمك سميك نسبيًا.توفير نفوذ جيد للمياهوتشمل خصائصها الرئيسية:
سمك: تتضمن نواة الشبكة الجيوتكنية الثلاثية الأبعاد الوسطى عادةً ضلع عمودي سميك ، بالإضافة إلى ضلع منحرف واحد في كل من الأعلى والأسفل.
المواد: مصنوعة في المقام الأول من البولي إيثيلين عالي الكثافة (HDPE) ، مما يوفر قوة ودائمة كافية.
قابلية النفاذ: يمتلك قلب الشبكة الجيوتكنية ثلاثية الأبعاد نفوذية عالية، قادرة على تصريف المياه الجوفية من الطريق بسرعة.
وظائف الترشيح والحماية: النسيج الجيوتيكني الملتصق من جانبهما يوفر التصفية، بينما توفر الشبكة الجيوتيكنية الصرف والحماية.
يتم استخدام قلب الشبكة الجيوتكنية ثلاثية الأبعاد على نطاق واسع في مدافن النفايات.يمكن استخدامه كطبقة تصريف وطبقة اختبار الشفافية لمنع تسرب نظام الغطاء وضمان سلامة المكبنظرا لأدائها عالية الصرف، لا يقتصر استخدام شبكة الصرف المركبة الجيوسينتيسية على منحدر الجانب.
يتم استخدام جوهر الشبكة الجيوتكنية ثلاثية الأبعاد على نطاق واسع في أنظمة الصرف في الطرق السريعة والسكك الحديدية. يمكن استخدامه كطبقة تصريف لأرصفة الطرق وأسطح الطرق ،المساعدة في استنزاف مياه الأمطار بسرعة وتقليل أضرار الطرق الناجمة عن الغمامبالإضافة إلى ذلك ، يمكن استخدامه أيضًا لتصريف الأنفاق وتصريف الهياكل تحت الأرض.
يمكن أيضاً استخدام قلب الشبكة الجيوتكنية الثلاثية الأبعاد كطبقة تصريف للجدران الداعمة، مما يساعد على تصريف المياه خلف الجدار، ومنع استقرار التربة،وتحسين استقرار الجدار الداعم.
باختصار ، فإن نواة الشبكة الجيوتكنية ثلاثية الأبعاد ، كمواد جيوسنتزية عالية الأداء ، تمتلك وظائف تصريف وتصفية وحماية ممتازة.وهي تستخدم على نطاق واسع في العديد من المشاريع الهندسية المدنيةتصميمها الفريد واختيار المواد تجعلها المواد المفضلة لمعالجة قضايا الصرف في ظل ظروف جيولوجية معقدة.
مواصفات المنتج والمؤشر التقني
| جوهر شبكة الصرف الصحي | المواصفات | ||||
| الوزن الوحدي ((غ/م2) | 750 | 1000 | 1300 | 1600 | 1800 |
| سمك ((OV=20pa، mm) | 5.0 | 6.0 | 7.0 | 7.6 | 8.0 |
| التوصيل الهيدروليكي ((m/s) | K × 10-4 | K × 10-4 | K × 10-3 | K × 10-3 | K × 10-3 |
| معدل الإطالة ((%) | < 50 | < 50 | < 50 | < 50 | < 50 |
| قوة السحب ((الشبكة الأساسية، KN/m) | 8 | 10 | 12 | 13 | 14 |
| المنسوجات الجغرافية ((غ/م2) | 200-200 | 200-200 | 200-200 | 200-200 | 200-200 |
(CJ/T 452?? 2014)
| المشروع | مؤشر | |
| شبكة الصرف الجوي التقني | شبكة الصرف الجغرافي المركبة | |
| الكثافة(غرام/سم)³) | ≥0.939 | |
| محتوى الكربون الأسود (%) | 2~3 | |
| قوة الشد الطولية/(KN/m) | ≥80 | ≥160 |
| الموصلات الهيدروليكية الطولية (حمل طبيعي 500KPa، المنحدر الهيدروليكي 0.1) /(م2/s) | ≥3.0 × 10-3 | ≥3.0 × 10- 4 |
| قوة القشرة/ ((KN/m) | | ≥0.17 |
| الكتلة لكل وحدة مساحة من النسيج الجوي/ ((g/متر مربع) | | ≥200 |
