الغشاء الجيولوجي HDPE المقاوم للكيماويات والتآكل للاحتياجات المضادة للانزلاق
مقدمة المنتج

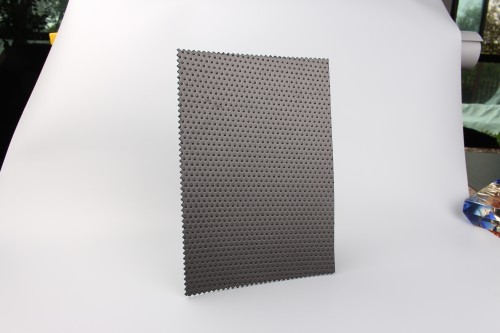

الغشاء الأرضي العمودي هو غشاء الأرضي ذو انتفاضات متساوية على جانب واحد أو كلا الجانبين. يتم تشكيل أعمدة سطح الغشاء بواسطة عجلة خاصة للضغط على القالب ،مما يؤدي إلى توزيع متساوٍ وجمالي للنقاط العمودية.
خصائص المنتج:
معامل الاحتكاك العالي
خصائص ذات جانبين قابلة للتخصيص
خصائص ميكانيكية جيدة
المقاومة القوية للانسحاب والتكسير والثقب
هيكلية رخوة ومقاومة للدفن والتآكل
قدرة جيدة على التكيف مع البيئة
قابلية التكيف المتميزة مع درجة الحرارة
مقاومة الطقس وخصائص مكافحة الشيخوخة
مقاومة الكيماويات والضغوط البيئية مقاومة الشقوق
مقاومة النباتات الجذرية
تطبيق المنتج
يستخدم على نطاق واسع في مكافحة التسرب من مكبات النفايات المنزلية ، ومكبات النفايات الصلبة ، ومعالجة مياه الصرف الصحي والبحيرات الاصطناعية ، ومعالجة المخلفات وغيرها من أعمال مكافحة التسرب.
سلسلة الغشاء الأرضي
الغشاء الجيولوجي النقي من HDPE لمكب النفايات (GH-2S و GB/T 17643-2011)
| المواصفات | 0.75ملم | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ملاحظة | |
| البند | |||||||||
| سمك (ملم) | 0.75ملم | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ||
| الكثافة (g/cm2,≥) | 0.939 | ||||||||
| خصائص السحب | |||||||||
| قوة العائد (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| قوة الكسر (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| معدل إطالة السنة (%) | 12 | ||||||||
| معدل إطالة الكسر (%) | 700 | ||||||||
| قوة تمزيق مستطيلة (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| قوة الاختراق (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| مقاومة التشقق للضغوط البيئية (ح) (طريقة نقطة واحدة من الشق ثابتة السحب) |
300 | ||||||||
| أسود الكربون | |||||||||
| محتوى الكربون الأسود ((مرتبة) (%) | 2.0~30 | ||||||||
| تشتت الكربون الأسود | يجب أن تكون منطقة المراقبة 9 من أصل 10 من الدرجة 1 أو الدرجة 2 ، وليس أكثر من 1 من الدرجة 3 | ||||||||
| وقت التأثير التأكسدي (OIT) | |||||||||
| OIT القياسية (دقيقة) | 100 | ||||||||
| OIT الضغط العالي (دقيقة) | 400 | ||||||||
| 85 درجة مئوية (المتوسط الأدنى) | |||||||||
| 90 يوماً بعد الخبز، الاحتفاظ القياسي بـ OIT ((%) | 55 | ||||||||
| بعد 90 يوما من الخبز، احتفاظ OIT الضغط العالي ((%) | 80 | ||||||||
| قوة مكافحة الأشعة فوق البنفسجية | |||||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة ، الاحتفاظ القياسي بـ OIT ((%) | 50 | ||||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة، الاحتفاظ بـ OIT الضغط العالي ((%) | 50 | ||||||||
| -70 درجة مئوية تأثير الأداء في درجة الحرارة المنخفضة | مرر | ||||||||
| معامل اختراق بخار الماء g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| استقرار الأبعاد | ±2 | ||||||||
مواصفات المنتج والمؤشر التقني (GH-1 و GB/T 17643-2011)
| المواصفات البند |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ملاحظة | |
| سمك (ملم) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| الكثافة (g/cm2,≥) | 0.94 | ||||||||||
| قوة قوة الشد (N/mm، ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| قوة كسر الشد (N/mm، ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| معدل إطالة العائد (٪ ≥,LD / TD) | - | - | - | 11 | |||||||
| معدل إطالة الكسر (٪ ≥,LD / TD) | 600 | ||||||||||
| حمولة دموع مستطيلة (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| قوة الاختراق (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| محتوى الكربون الأسود (%) | 2.0~30 | ||||||||||
| تشتت الكربون الأسود | أقل من 1 تاريخ من الدرجة 3 من أصل 10 بيانات، الدرجة 4، الدرجة 5 غير مسموح بها | ||||||||||
