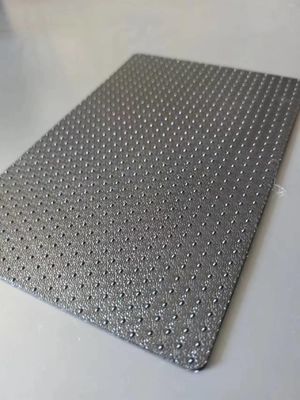

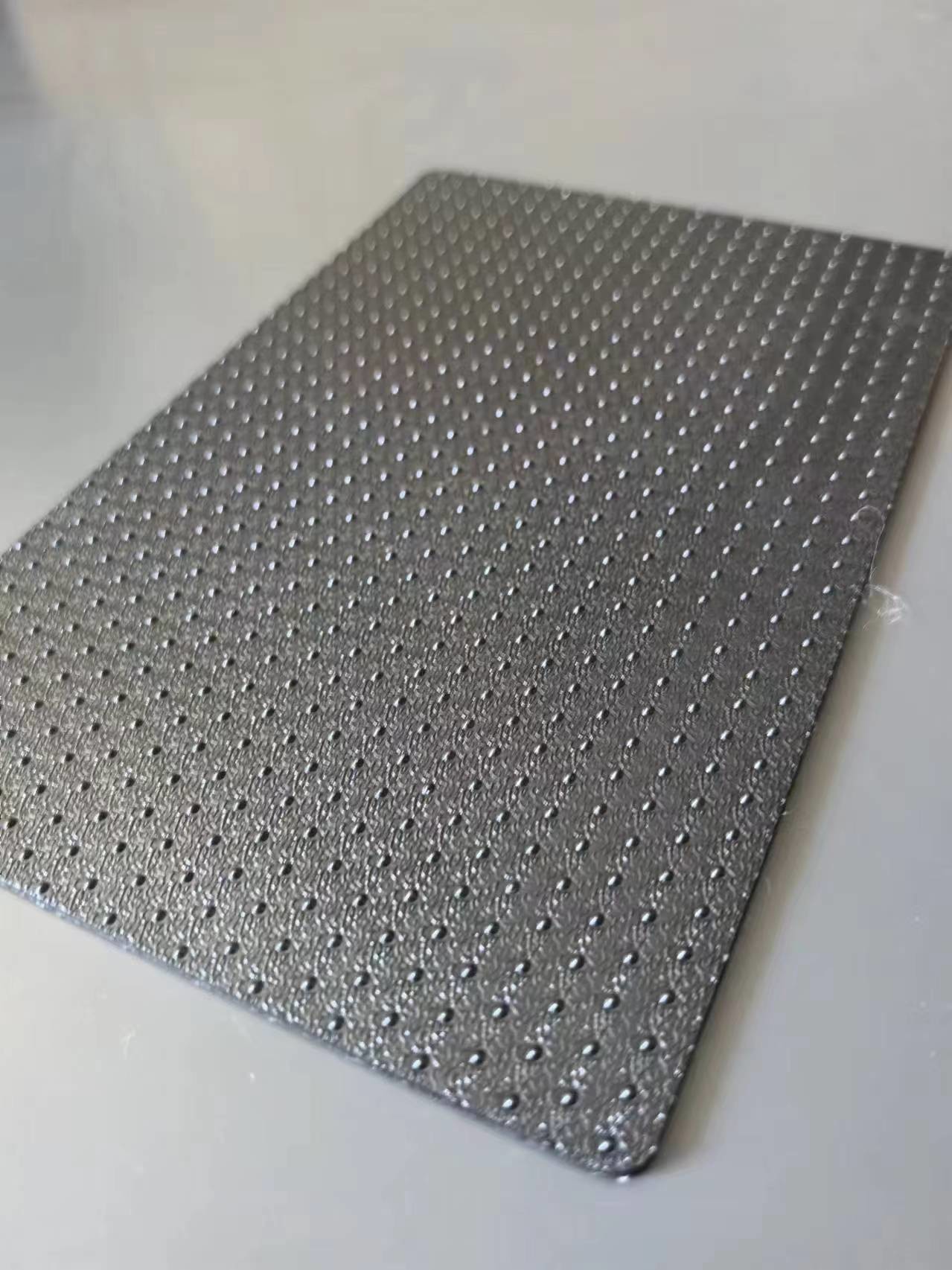

عملية إنتاج متقدمة للغشاء الجوي المنسوج من HDPE للهندسة البيئية
تعريف وعملية إنتاج الغشاء الأرضي الخام
الغشاء الجيولوجي المقوس هو منتج تم تحسينه على أساس عملية الإنتاج التقليدية للغشاء المضاد للانزلاق من البولي إيثيلين. من خلال معدات وتكنولوجيا إنتاج محددة،سطح غشاء البولي إيثيلين المنتج المضاد للانسكاب يشكل سطحًا خشبًا حبيبًايتم تشكيل هذه السطح الخام عن طريق السماح للمادة المنصهرة بالخروج من تجويف التطويق.ومن ثم باستخدام حفرة الرياح وحفرة ضغط الهواء الساخن لإدخال الهواء الساخن في تجويف الرياح من خلال فتحة مدخل الهواءيتم نفخ الهواء الساخن من خلال خندق ضغط الهواء الساخن ، مما ينفخ المواد التي تتدفق من تجويف التطويع إلى قشور ، وأخيراً تسقط هذه القشور على سطح الغشاء الجغرافي ،وبالتالي زيادة خشونة السطح وزيادة معامل الاحتكاك
سيناريوهات تطبيق الغشاء الأرضي الخام
يتم استخدام الغشاء الجيولوجي المقوس على نطاق واسع في العديد من المجالات بسبب خشونة السطح الفريدة وخصائصها الفيزيائية الممتازة:
هندسة البيئة
مكب النفايات: يستخدم لمنع تلوث مكب النفايات.
حقل تخزين المخلفات: تعزيز استقرار سدود المخلفات ومنع فقدان المخلفات.
مكافحة التسرب: منع خسارة المياه وتآكل التربة بفعالية في أنظمة الري الزراعية وإمدادات المياه الحضرية.
مكافحة تسرب السدود: تحسين سلامة السدود ومنع الفيضانات.
مشروعات مترو الأنفاق: تستخدم أثناء بناء مترو الأنفاق لمنع تسلل المياه الجوفية وضمان سلامة البناء
مشاريع البناء
الطرق السريعة والمطارات والسكك الحديدية: تستخدم لعزل الطرق ضد الماء لزيادة عمر خدمة الطرق.
الأنفاق: في أنفاق المترو، الأنفاق تحت البحر ومشاريع أخرى، فإنه يمنع تسلل المياه الجوفية ويضمن سلامة البناء والتشغيل
خصائص أداء الغشاء الأرضي الخام
لا تمتلك الغشاء الأرضي الخشن كل مزايا الغشاء الأرضي العادي فحسب ، بل لديها أيضًا الخصائص التالية بسبب زيادة خشونة السطح:
زيادة معامل الاحتكاك: تحسين الالتصاق مع سطح القاعدة لمنع الانهيارات الأرضية.
تعزيز قوة الشد: بالمقارنة مع الأغشية السلسة، الأغشية الخشنة لديها قوة الشد أقوى.
تحسين مقاومة التشوهات المحملة: ستشكل الجسيمات الخام على سطح الغشاء الخام فجوة صغيرة بين الغشاء و سطح القاعدة أثناء وضعها.وبالتالي تعزيز مقاومة الغشاء للتشوه المحمل
مواصفات المنتج
* سمك ((ملم): 0.30mm~3.00mm
* العرض: 4m~8m
* طول اللف: 50m ~ 100m (الطلب المخصص يقبل)
ملاحظة: طلب مخصص يقبل لكل ما سبق.
سلسلة الغشاء الأرضي
الغشاء الجغرافي المنسوج من HDPE للصرف النفطي (GB/T 17643-2011 ((GH-2T1,GH-2T2))
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(CJ-T234-2006)
| المواصفات | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ملاحظة | |
| البند | ||||||||
| سمك (ملم) | 1.00ملم | 1.25ملم | 1.50ملم | 2.00ملم | 2.50ملم | 3.00ملم | ||
| الارتفاع المنسوج (ملم) | 0.25 | |||||||
| الكثافة (g/cm2,≥) | 0.94 | |||||||
| خصائص السحب | ||||||||
| قوة العائد (N/mm,LD/TD) | 15 | 18 | 22 | 29 | 37 | 44 | ||
| قوة الكسر (N/mm,LD/TD) | 10 | 13 | 16 | 21 | 26 | 32 | ||
| معدل إطالة السنة (%) | 12 | |||||||
| معدل إطالة الكسر (%) | 100 | |||||||
| قوة تمزيق مستطيلة (N) | 125 | 156 | 187 | 249 | 311 | 374 | ||
| قوة الاختراق (N) | 267 | 333 | 400 | 534 | 667 | 800 | ||
| مقاومة التشقق للضغوط البيئية (ح) (طريقة نقطة واحدة من الشق ثابتة السحب) |
300 | |||||||
| أسود الكربون | ||||||||
| محتوى الكربون الأسود ((مرتبة) (%) | 2.0~30 | |||||||
| تشتت الكربون الأسود | يجب أن تكون منطقة المراقبة 9 من أصل 10 من الدرجة 1 أو الدرجة 2 ، وليس أكثر من 1 من الدرجة 3 | |||||||
| وقت التأثير التأكسدي (OIT) | ||||||||
| OIT القياسية (دقيقة) | 100 | |||||||
| OIT الضغط العالي (دقيقة) | 400 | |||||||
| 85 درجة مئوية (المتوسط الأدنى) | ||||||||
| 90 يوماً بعد الخبز، الاحتفاظ القياسي بـ OIT ((%) | 55 | |||||||
| بعد 90 يوما من الخبز، احتفاظ OIT الضغط العالي ((%) | 80 | |||||||
| قوة مكافحة الأشعة فوق البنفسجية | ||||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة ، الاحتفاظ القياسي بـ OIT ((%) | 50 | |||||||
| الإشعاع فوق البنفسجي بعد 1600 ساعة، الاحتفاظ بـ OIT الضغط العالي ((%) | 50 | |||||||
| -70 درجة مئوية تأثير الأداء في درجة الحرارة المنخفضة | مرر | |||||||
| معامل اختراق بخار الماء g.cm (cm2.s.Pa) | ≤1.0X10-13 | |||||||
| استقرار الأبعاد | ±2 | |||||||
