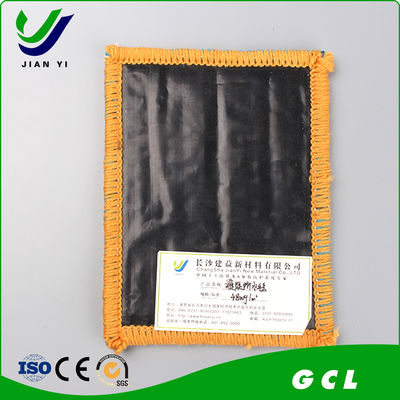

بطانية الحماية المائية من البنتونيت (GCL) ، والمعروفة أيضًا باسم غطاء الطين الجيوسينتيكي، هي نظام حاجز مركب متقدم تم تصنيعه في المصنع.وهو يجمع بين الطين البنتونيت الصوديومية عالية الانتفاخ مع النسيج الأرضي المقاوم و / أو غشاء الأرضي لخلق، الحاجز الهيدروليكي ذو الختم الذاتي مصمم للبساطة والموثوقية والفعالية من حيث التكلفةيتفوق على المواد التقليدية المدمجة في مجموعة واسعة من المشاريع البيئية والهندسية المدنية.
الحاجز الهيدروليكي الاستثنائي الذاتي الختم:
جوهر بنتونيت الصوديوم ذو التورم العالي:عند الترطيب ، يتضخم البنتونيت لتشكيل هلام كثيف منخفض الشفافية (≤ 5 × 10-11 م / س أو أقل -إدخال بيانات اختبار محددة), وتغليف فعال حول ثقب وعيوب طفيفة.
الخياطة والثقب الإصلاح الذاتي:القدرة الفريدة للشفاء الذاتي تقلل من مسارات التسرب في التداخلات وحول التغلغلات

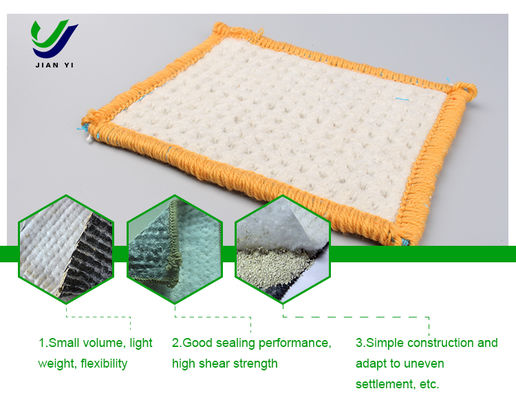

هيكل مركب قوي:

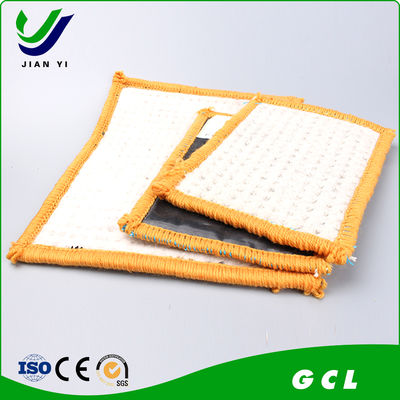

تصميم الأساس المعزز:يتم طعنة البنتونيت بمنبرة آمنة بين النسيج الجغرافي من البولي بروبلين المنسوج عالية القوة و / أو غير المنسوج (أو مربوطة بجهاز جيوممبران) ، مما يضمن السلامة أثناء التثبيت وعمر الخدمة.
قوة القطع الفائقة:يخلق طعن الإبرة تعزيزًا للألياف في جميع أنحاء جوهر البنتونيت ، مما يوفر قوة قشر داخلية وعابرة عالية حاسمة لاستقرار المنحدر (قوة القشر القصوى:XX kPa @ Y kPa الإجهاد الطبيعي -إدخال بيانات محددة)
قوة سحب عالية:المقاومة للتعامل والتوترات التثبيت (قوة القبض: ≥ XX N -إدخال بيانات محددة)
أداء وموثوقية لا مثيل لها
منخفضة الشفافية:يحقق بشكل ثابت معامل الشفافية (k) ≤ 5 × 10-11 م/ث أو أقل بعد الترطيب والتوطيد تحت الضغوطات ذات الصلة (على سبيل المثال، 50 كيلوبايت).
التوافق الكيميائي:تم اختبار التوافق مع مختلف السوائل والسوائل الخاصة بالموقع. (توضيح الاختبارات القياسية التي تم اجتيازها أو تقديم البيانات).
مقاومة دورة التجمد والتجفيف الرطب:يحافظ على انخفاض قابلية النفاذ حتى بعد دورات متكررة (ASTM D6088).
الصمود على المدى الطويل:البنتونيت هو معدن مستقر طبيعيًا ؛ النسيج الجوي مستقر للأشعة فوق البنفسجية لفترات التعرض ومقاوم للتدهور البيولوجي / الكيميائي.
مزايا المشروع الهامة:
توفير التكاليف:عادة ما يكون 30-70٪ أرخص من غطاء الطين المكثف (CCLs) من الأداء المماثل ، مما يوفر على المواد والوضع والتكثيف وتكاليف مراقبة الجودة.
التثبيت السريع:الألواح خفيفة الوزن (عادة 35-45 كجم / م 3) سهلة التعامل معها ونشرها والخياطة (التداخل البسيط). معدلات التثبيت هي 5-10 أضعاف أسرع من CCLs.
كفاءة في استخدام المساحة:الوصف الرقيق (حوالي 6-10 ملم جاف ، يتضخم إلى ~ 12-15 ملم رطب) يوفر مساحة جوية قيمة في مكبات النفايات ويقلل من أحجام التنقيب.
جودة ثابتة:يضمن التصنيع الخاضع لسيطرة المصنع توزيع البنتونيت المتساوي، وكتلة لكل وحدة مساحة، والقوة، مما يلغي التقلبات الشائعة في مصادر الطين الطبيعية.
الاستدامة البيئية:يقلل من التنقيب عن موارد الطين الطبيعية، وتقلل من بصمة الكربون بسبب الحد من النقل والأعمال الأرضية.
الأداء في ظروف صعبة:حل ممتاز للمناطق ذات التربة الطينية الأصلية الضعيفة أو الوصول المحدود.
ملء مكب النفايات الأساسي والثانوي:ملابس القاعدة، أنظمة الغطاء، برك التسرب، أغطية.
مرافق الاحتواء:بحيرات النفايات الصناعية، الحجز الثانوي للخزانات، حفر المالح، برك رماد الفحم، منصات غسيل الكومة.
الأنفاق والهياكل تحت الأرض:أغشية عازلة للماء (خلف الغطاء القطعي ، قطع وغطاء).
تخزين المياه والسوائلالخزانات، برك الري، البحيرات الزخرفية، القنوات، برك تربية الأحياء المائية.
البنية التحتية:السكك الحديدية والطرق السريعة (كحاجز للطاقة الشعرية) ، تحت الرصيف.
السطوح الخضراء والطوابق:طبقة مقاومة للماء
التصحيح:تغطية ومغلفة للمواقع الملوثة
الهيكل:معززة بالإبرة (المعيار)اختياري: ملصق باللصق (للحصول على قوة أعلى) ، مدعوم بالغشاء الجغرافي (GCL-GM)
نوع البنتونيت:بنتونيت الصوديوم عالي النقاء ومتورم للغاية
كتلة البنتونيت:[على سبيل المثال، ≥ 3.6 كجم/م2 (المعيار) ، 4.0 كجم/م2، 4.5 كجم/م2، 5.0 كجم/م2 (الواجب الثقيل) ] (تحديد الدرجات المتاحة)
من النسيج الجوي الحامل:البولي بروبيلين المنسوج (قوة عالية)
الغطاء:البولي بروبيلين غير المنسوج (التصفية/الحماية)
أبعاد اللفة:العرض: [على سبيل المثال، 4.0 م، 4.8 م، 5.0 م]؛ الطول: [على سبيل المثال، 30 م، 45 م، 60 م] (تحديد الأحجام القياسية)
التوصيل الهيدروليكي (الشفافية):≤ [على سبيل المثال، 5 × 10-11 م/ث] (يقدم القيمة المختبرة المحددة @ الضغوط ذات الصلة، على سبيل المثال، 50 كيبا)
مؤشر التضخم:≥ [على سبيل المثال، 24 مل / 2 غرام] (ASTM D5890)
خسارة السوائل:≤ [على سبيل المثال، 18 مل] (API 13A)
قوة الشد (MD/CMD):≥ [على سبيل المثال، MD: 25 kN/m، CMD: 20 kN/m] (ASTM D6768)
قوة القطع القصوى:≥ [على سبيل المثال، 35 kPa @ 50 kPa الإجهاد الطبيعي] (ASTM D6243/D5321)
قوة الإمساك:≥ [على سبيل المثال، 900 ن] (ASTM D4632)
الكتلة لكل وحدة مساحة (مجموع):[على سبيل المثال، ≥ 4000 غرام/م2] (تحديد)
سمك (جاف):[على سبيل المثال، 7 ملم ± 1 ملم]تحديد)
مقاومة الأشعة فوق البنفسجية:[على سبيل المثال، ≥ 6 أشهر مع فقدان قوة < 20%] (ASTM D4355) (تحديد)
الامتثال للمعايير:ASTM D5889، GRI-GCL3، EN 13493، أو غيرها من المعايير الوطنية/الدولية ذات الصلة. (تحديد المعايير المعمول بها)
أداء هيدروليكي مثبت:تم اختبارها بدقة في مختبرات مستقلة لتلبية أو تجاوز متطلبات الشفافية الصارمة.
مصممة للقوة:تعزيز الإبرة يقدم قوة القطع الحرجة لاستقرار المنحدر.
مراقبة الجودة المستمرة:كل لفة تصنع بموجب بروتوكولات صارمة تضمن توزيع و كتلة متساوية للبنتونيت
الدعم الفني:إرشادات الخبراء حول اختيار المنتج، المواصفات، التصميم، وتثبيت أفضل الممارسات
الموثوقية العالمية:أداء موثوق به في مختلف المناخات والمشاريع الصعبة في جميع أنحاء العالم.
الحل المستدام:يساهم في الحد من التأثير البيئي وحفظ الموارد.
تحضير المواد الفرعية:سطح ناعم ومضغوط خال من الصخور الحادة والحطام والمياه الراكدة.
وضع اللوحات:افتح البطانيات عموديا على اتجاه المنحدر. الحفاظ على الحد الأدنى من التداخلات ([على سبيل المثال، 150mm - 300mm]تحديد) مع حبيبات البنتونيت أو مسحوق يطبق بسخاء في المنطقة المتداخلة.
التثبيت:قم بتثبيت بطانية على قمة المنحدرات وحول الشقوق / الهياكل حسب التصميم.
التغطية:تغطية الفورية (عادة في غضون 48 ساعة من التعرض) مع طبقة التربة الواقية المحددة (الحد الأدنى [على سبيل المثال، 300 ملم]) أو غيرها من المواد المحددة. وضع مواد الغطاء بعناية لتجنب التلف.
الخياطة:يجب ضمان وجود مستوى كاف من البنتونيت في التداخلات؛ يمكن تحديد الخياطة الميكانيكية أو التوصيل اللاصق للتطبيقات الحرجة أو المنحدرات الشديدة الانحدار.
